Diagnóstico de Falla en Dispensador de Agua con Celda Peltier.

Saludos queridos Steemians Reparadores.

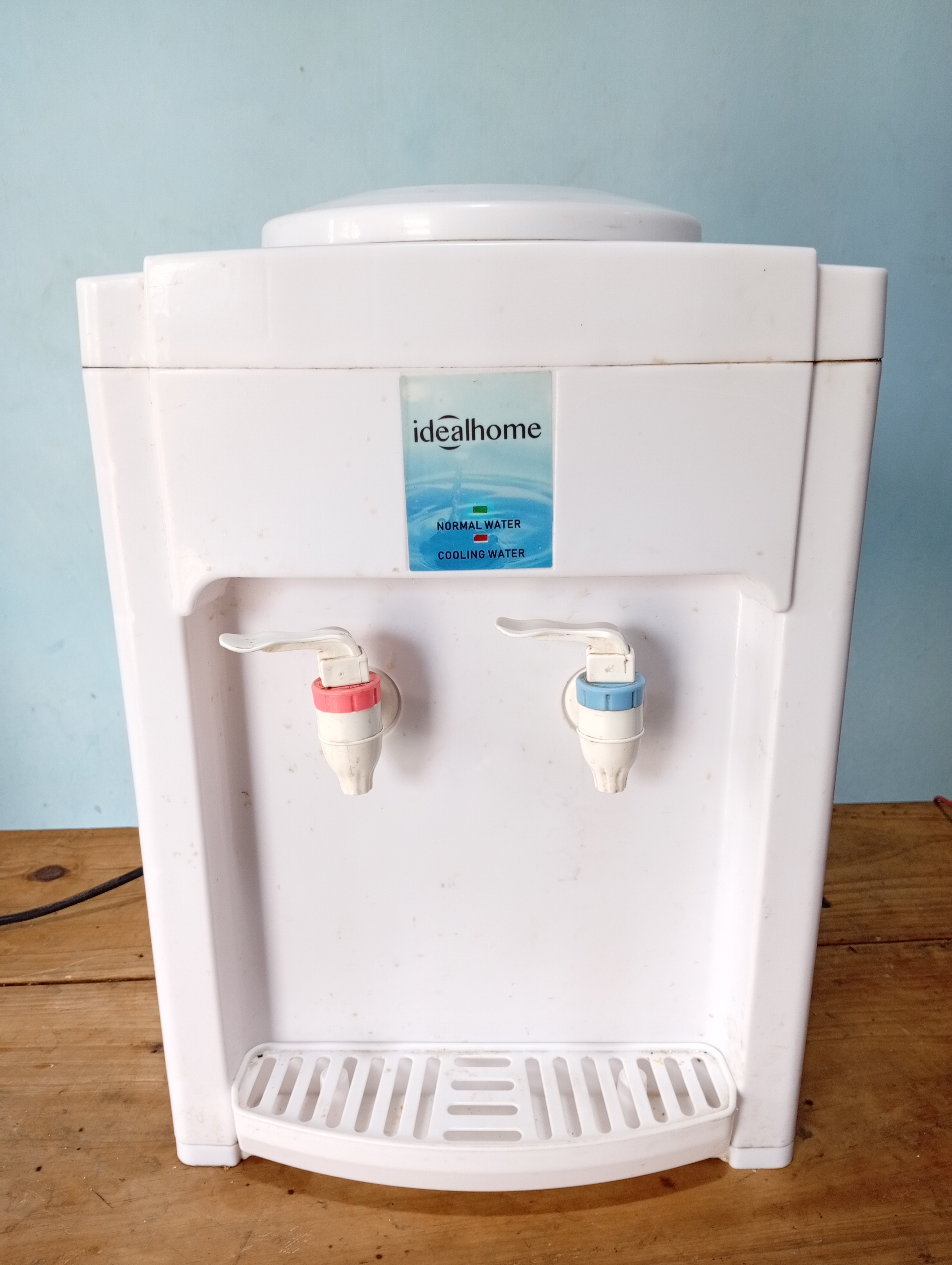

Por aquí me encuentro nuevamente compartiendo una nueva experiencia. Ahora se trata de la reparación de un Dispensador de Agua potable.

Este dispensador es de mi casa, tiene días sin enfriar el agua, siempre está en la luz roja y no pasa a la verde, por consiguiente no está enfriando el agua.

Mi esposa me dijo que lo revisara desde hace semanas, pero con mis ocupaciones no había podido realizar la revisión, sin embargo el día de hoy ellas salieron de paseo a un campo y me quedé solo en casa, un momento ideal para trabajar sin distracciones.

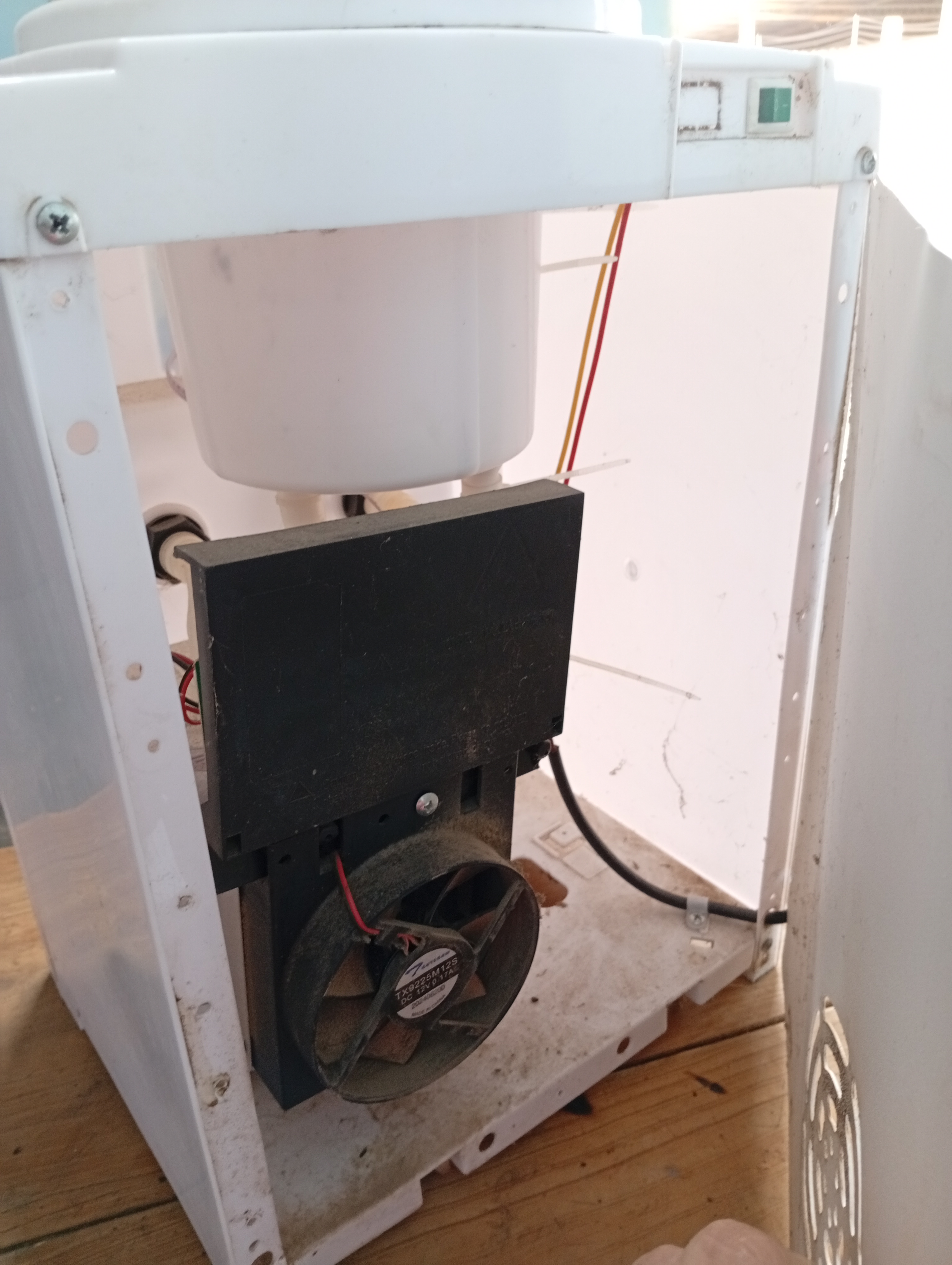

Inicié destapando la cubierta trasera, al hacerlo pude ver el ventilador encargado de disipar el calor, cuando encendí el dispensador, el ventilador no giraba. Aquí encontré una falla, Pero mi deber como técnico es encontrar el origen de la falla, saber si el ventilador realmente no funciona o es un problema en la fuente de alimentación.

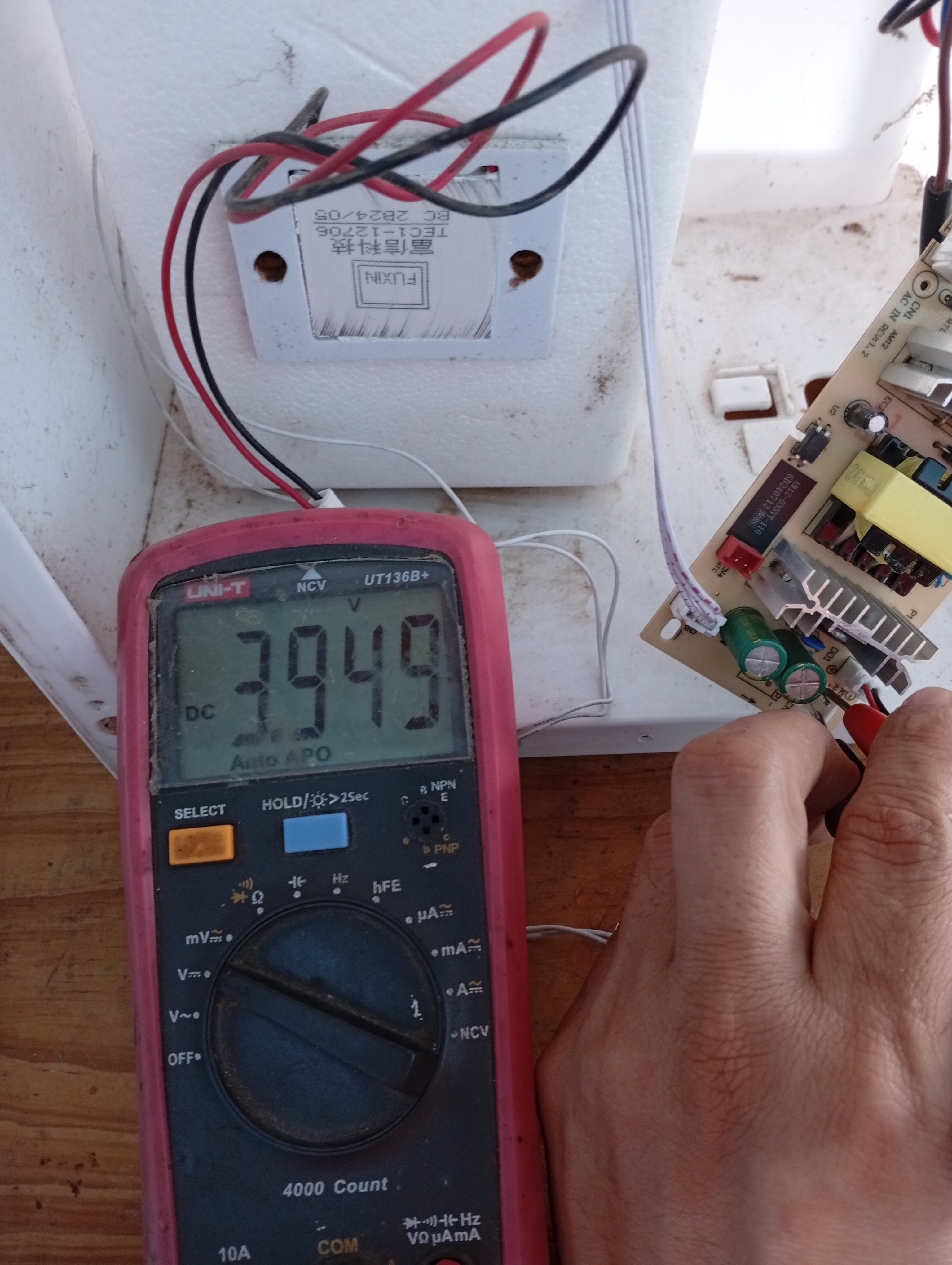

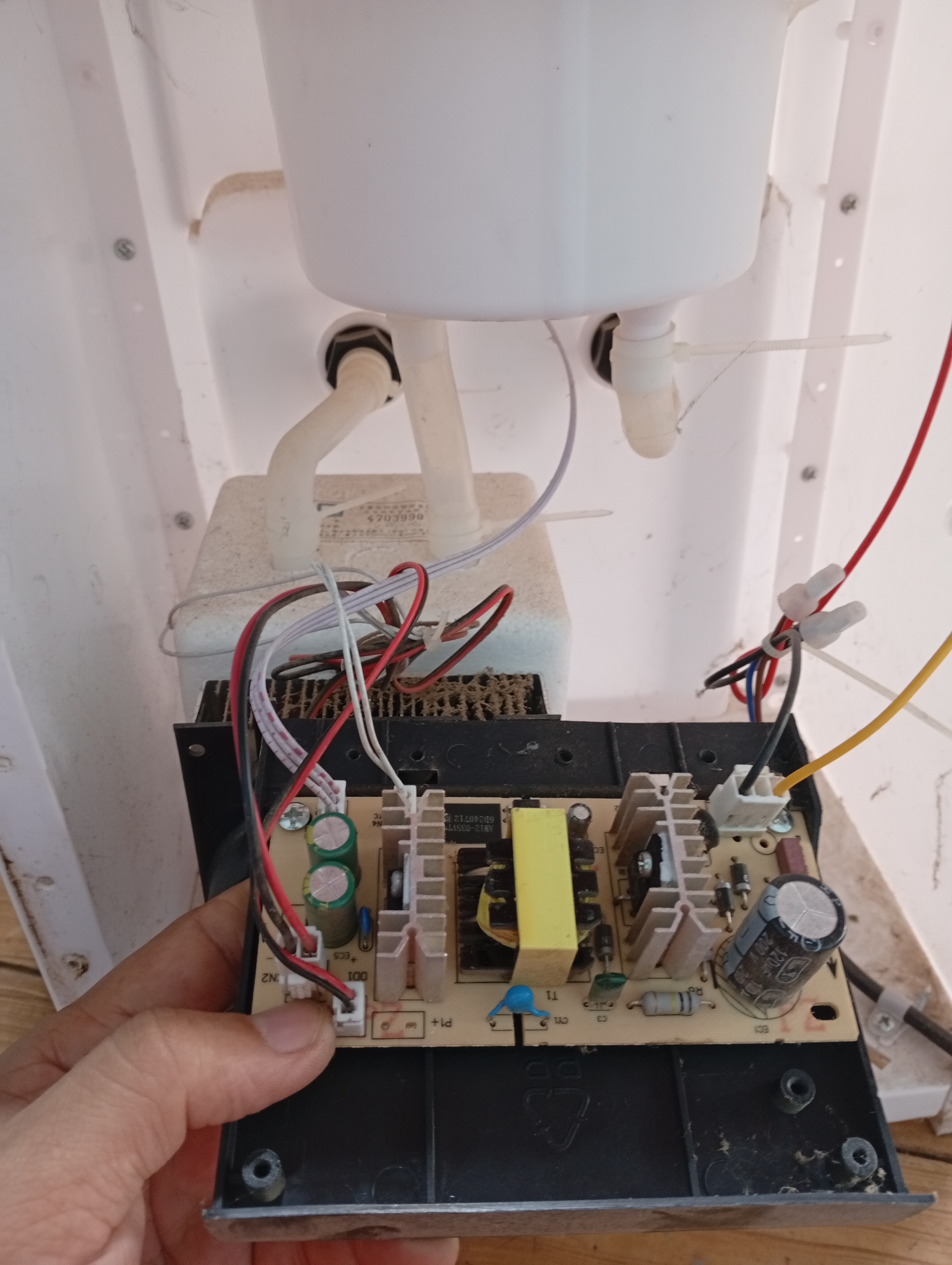

Desmonté la fuente de poder y el ventilador, allí se puede ver en la imagen que el voltaje de salida del ventilador es de 3.94 voltios y este mismo voltaje es el que alimenta la celda Peltier.

Está celda es la encargada de hacer enfriar el agua del dispensador, es una celda compuesta de componentes semiconductores, dónde una cara calienta de manera excesiva y en la otra congela.

La celda Peltier trabaja con 12 voltios y al tener un voltaje deficiente no va a realizar su trabajo.

Ahora, este problema de deficiencia de voltaje también puede que haya hecho dañar la celda Peltier, ya que ella requiere de una adecuada disipación de calor para no dañarse.

Me llevé a la mesa de trabajo el ventilador y la fuente de poder para realizar pruebas y mediciones de componentes electrónicos.

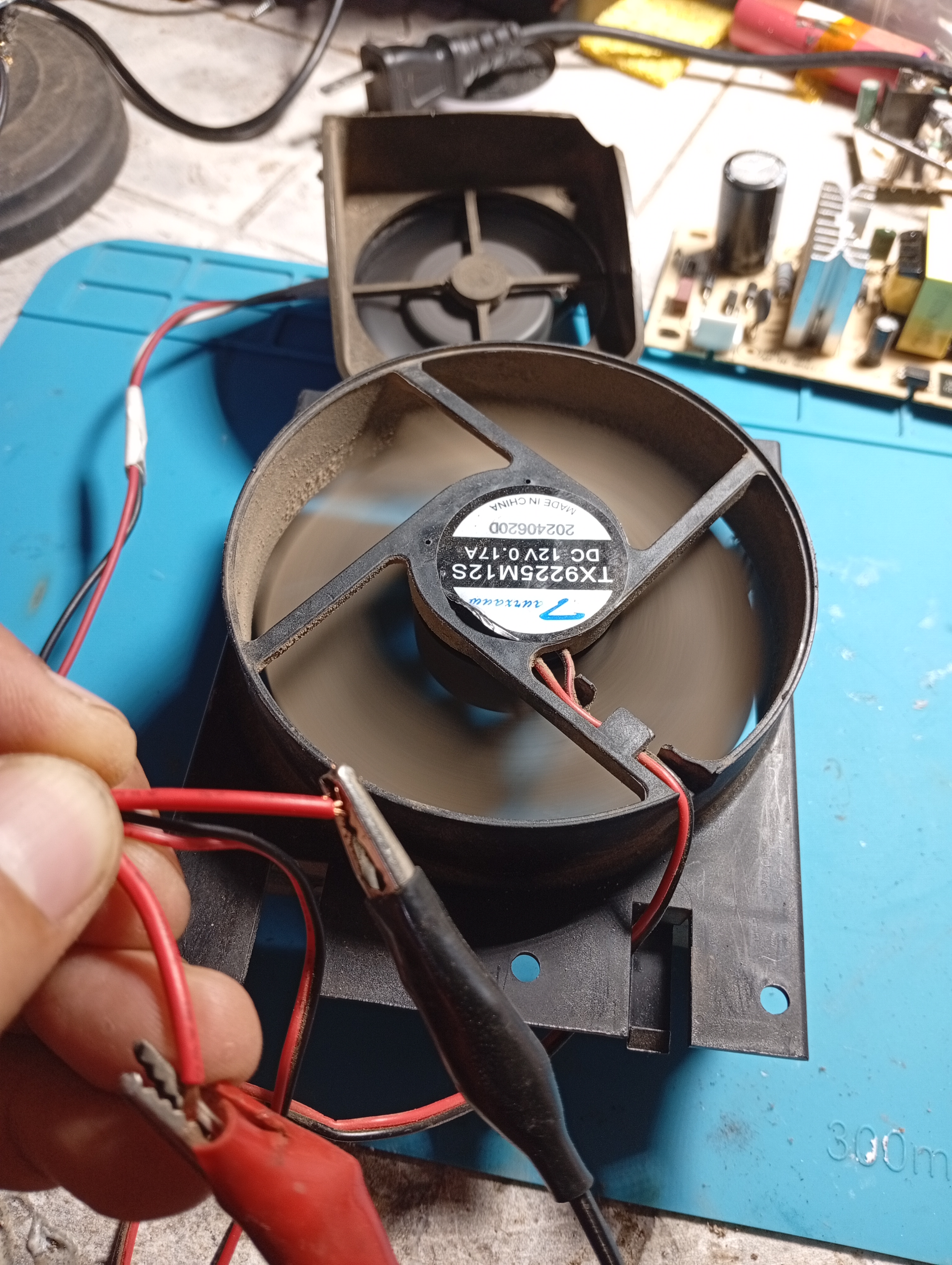

Al colocarle 12 voltios al ventilador, este empezó a girar con mucha velocidad, quiere decir que está en buen estado.

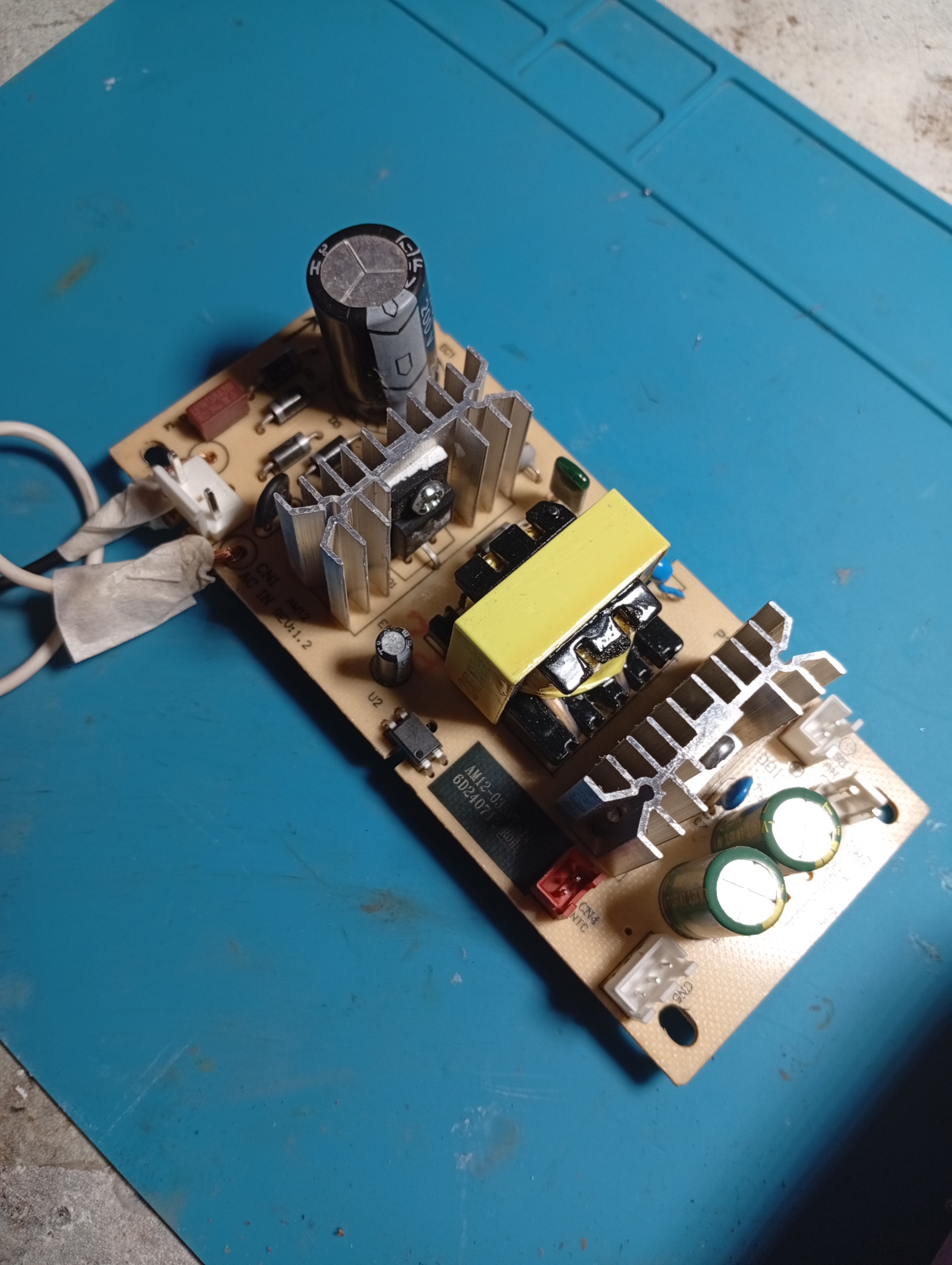

Pasé a la revisión de la fuente de poder, encontrando 2 capacitores de la salida secos, aquí se encontraba el origen de la falla.

Procedo a reemplazar los componentes dañados, llevo la fue te de poder al dispensador para hacer la prueba.

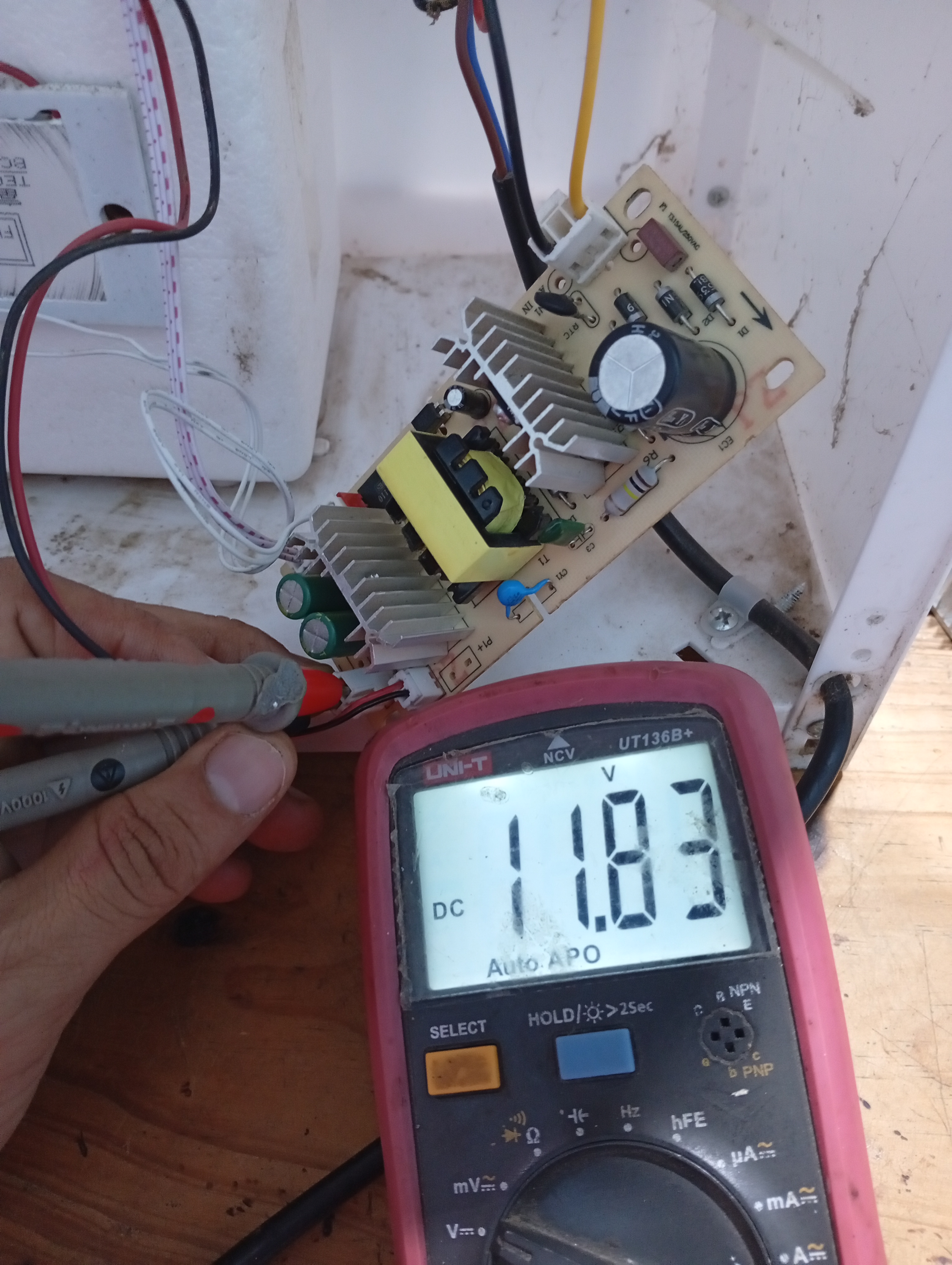

Ya la fuente de poder manda los 12 voltios, el ventilador enciende pero sucede algo con la celda Peltier, no calienta en su cara posterior.

Está es una mala señal, la celda debería de calentar en forma rápida y excesiva, así que esto indica de que la celda se ha dañado.

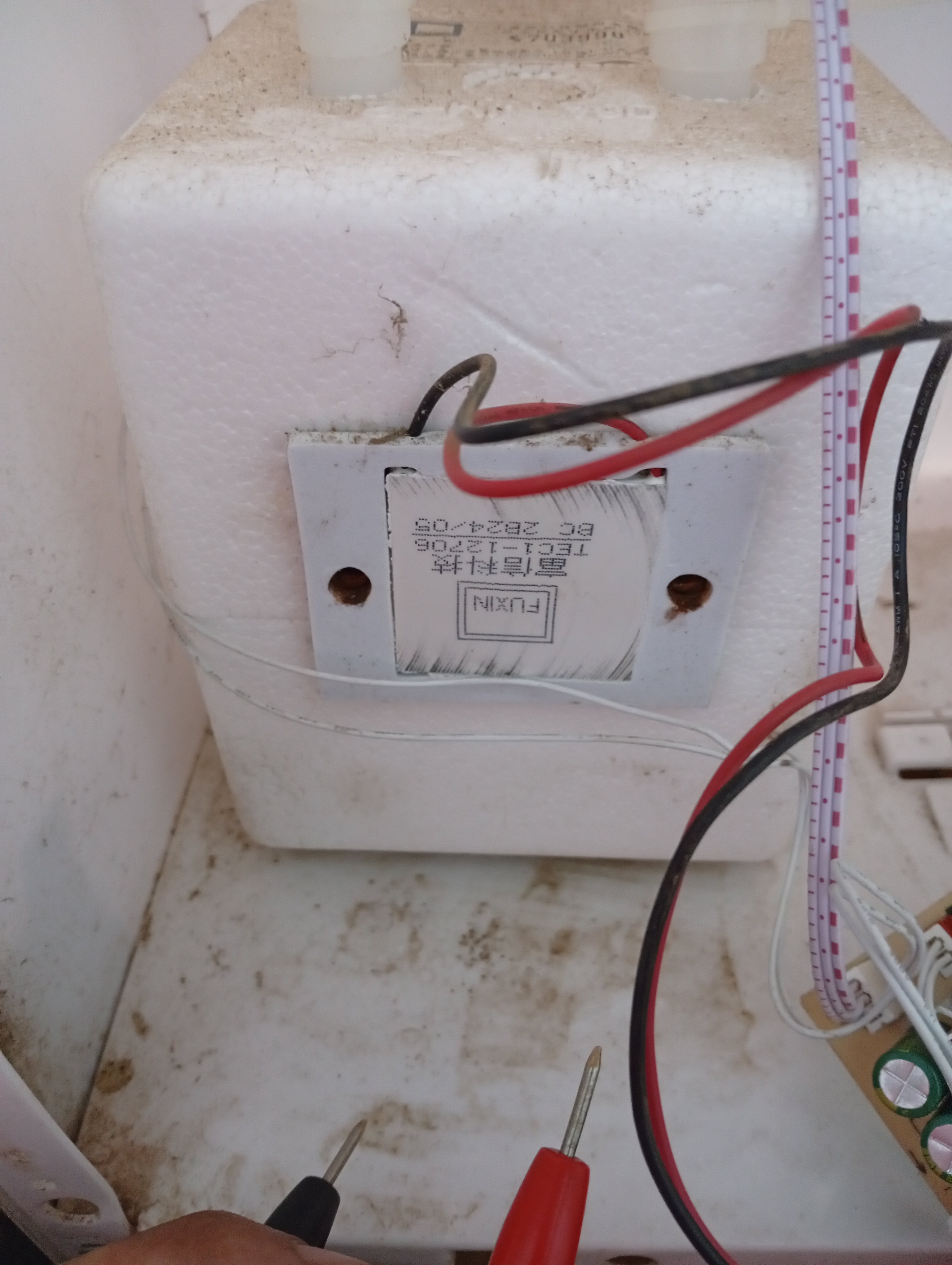

Procedo a desmontar la celda para ubicarla en alguna tienda electrónica o en una tienda online.

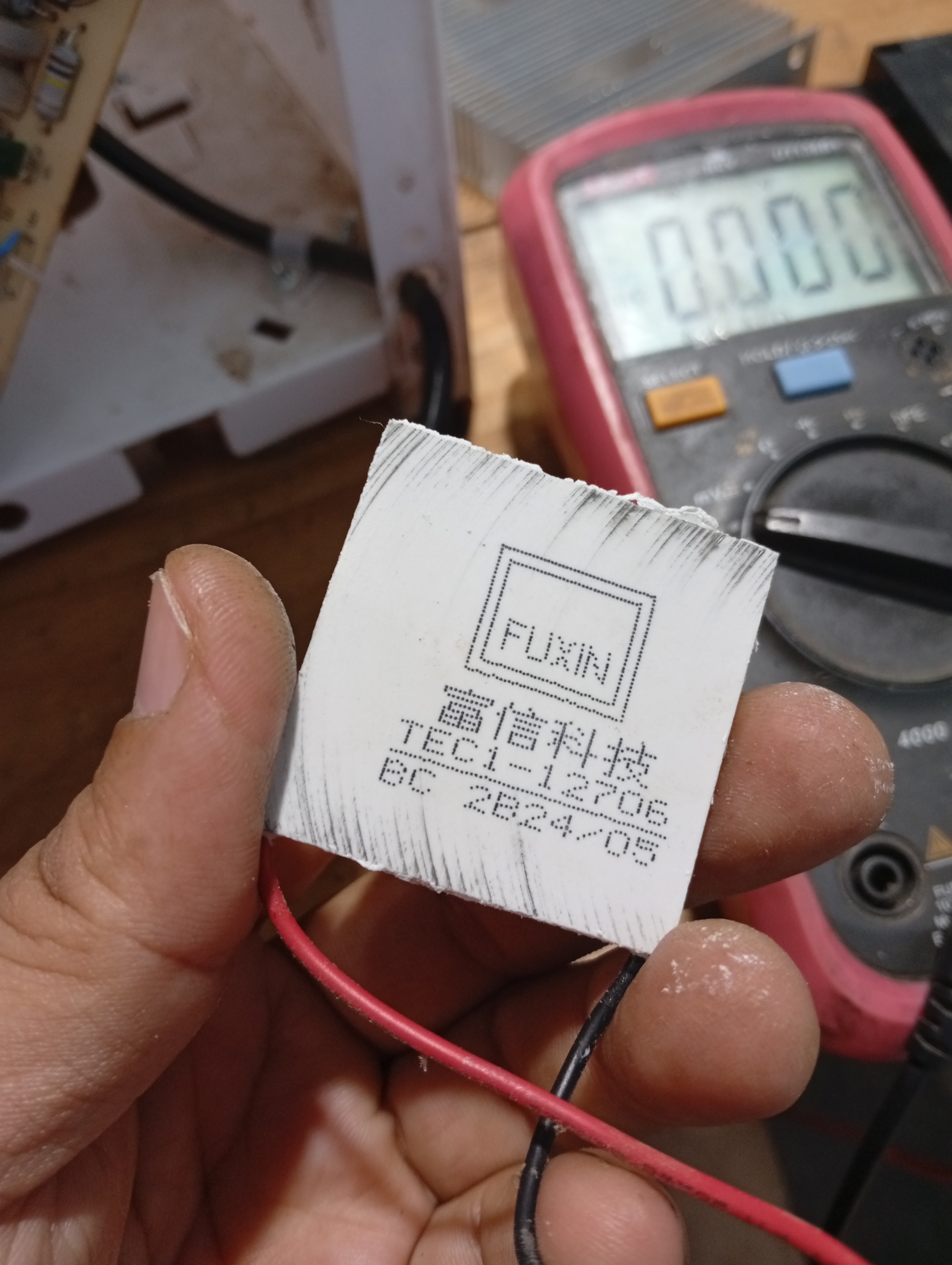

Está pequeña celda es capaz de generar frío, es liviana, cubierta con cerámica y protegida con silicón de altas temperaturas. Si precio en el mercado online es de 15$.

Cómo pueden ver, con esta celda y ano es necesario incorporar en un dispensador de agua un motor compresor, claro, ellas no son igual de eficientes que el motor compresor, además son susceptibles este tipo de fallas, sin embargo son económicas y fáciles de encontrar y reemplazar.

Minimizando gastos en la contratación de un técnico en refrigeración, la reparación la puede realizar usted mismo. Sí tienes un dispensador de este tipo que ya dejó de enfriar, solo basta con revisar su parte interna y si encuentras un ventilador con un disipador de aluminio, entonces sabrás que trabaja con una celda Peltier.

Desmontas el ventilador, enciendes el dispensador y si la celda no calienta por esta cara, quiere decir que está dañada.

Espero que este contenido sea de mucha ayuda y que puedan reparar sus dispensadores de agua en el futuro.

Hasta la próxima.

Todas las fotografías fueron tomadas con mi SmartPhone Redmi 14C.
