Стальная фасадная подконструкция: расчёт, материалы и монтаж без критических ошибок

Стальная подконструкция принимает на себя массу наружной облицовки и передаёт нагрузку на несущие стены здания. Она удерживает панели в проектном положении, компенсирует неровности основания и сохраняет геометрию фасада при ветровом давлении, температурных изменениях и вибрациях. Без правильно рассчитанного каркаса даже качественная облицовка может сместиться, прогнуться или потерять устойчивость.

Такие системы применяют на жилых, коммерческих, промышленных и высотных объектах. Сталь подходит для монтажа керамогранита, металлокассет, фиброцементных плит и натурального камня. Чем выше масса облицовки и больше вынос от стены, тем строже требования к толщине профиля, шагу кронштейнов, характеристикам анкеров и прочности основания.

Как работает несущая система фасада

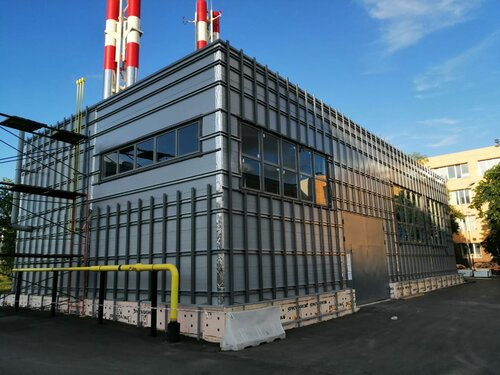

Каркас собирают из кронштейнов, вертикальных или горизонтальных направляющих, анкеров и соединительных элементов. Кронштейны закрепляют на стене и используют для регулировки выноса. Направляющие формируют ровную плоскость, на которой фиксируют облицовку. Расстояние между элементами нельзя выбирать только по удобству монтажа: шаг определяют с учётом ветрового района, высоты здания, массы панелей и схемы их крепления.

Под облицовкой оставляют вентиляционный канал. Через него удаляются водяной пар и избыточная влага, поэтому утеплитель меньше намокает, а риск образования конденсата внутри конструкции снижается. Для нормальной работы канала нужны свободный приток воздуха снизу и выход сверху. Перекрытие зазора утеплителем, мембраной или монтажными деталями ухудшает воздухообмен и сокращает ресурс фасадного пирога.

Сталь ценят за высокую жёсткость. Она хорошо работает на участках с большим выносом, возле наружных углов и на фасадах со сложной геометрией. При подборе элементов недостаточно ориентироваться на внешний вид профиля: для системы вент фасады купить следует сопоставить толщину металла, длину кронштейнов, тип крепежа и допустимую нагрузку с проектными условиями конкретного здания.

Параметры, которые определяют надёжность

Для производства подконструкций используют оцинкованную и нержавеющую сталь. Оцинкованные элементы подходят для стандартных условий эксплуатации при сохранении защитного покрытия. Места резки, сверления и царапины требуют обработки, поскольку повреждённый цинковый слой хуже защищает основу от коррозии. Нержавеющую сталь применяют при высокой влажности, химически активной среде и повышенных требованиях к долговечности крепёжных узлов.

Перед монтажом проверяют несколько параметров:

• материал и фактическую прочность несущей стены;

• расчётную ветровую нагрузку на разных участках фасада;

• массу, размер и способ фиксации облицовочных элементов;

• допустимый вынос и шаг несущих кронштейнов;

• глубину установки и сопротивление анкеров вырыву;

• наличие компенсации температурных перемещений;

• непрерывность вентиляционного зазора.

Стальная подконструкция тяжелее алюминиевой, поэтому её собственная масса включается в общий расчёт. На стенах из неоднородных блоков или старой кирпичной кладки необходимо проводить контрольные испытания анкеров. Крепёж одинакового диаметра может показывать разную несущую способность в бетоне, полнотелом кирпиче и пористом основании. Результаты испытаний позволяют изменить глубину анкеровки, увеличить число точек крепления или выбрать другой тип анкера до начала серийного монтажа.

Ошибки чаще всего возникают возле оконных проёмов, парапетов, наружных углов и деформационных швов. На этих участках меняется распределение ветровой нагрузки и увеличивается количество соединений. Если направляющая не имеет достаточной жёсткости, возможны вибрации кассет, смещение швов и локальный прогиб облицовки. Все узлы должны быть отражены в проекте, а не собираться на объекте по приблизительной схеме.

Контроль перед облицовкой

После установки кронштейнов направляющие выравнивают по контрольным отметкам и проверяют инструментально. Плоскость должна оставаться стабильной по всей площади фасада, иначе дефект станет заметен после монтажа крупноформатных плит. Одновременно контролируют затяжку крепежа, состояние антикоррозионной защиты и наличие предусмотренных подвижных соединений.

Жёсткая фиксация всех профилей без компенсационных узлов препятствует температурному расширению металла. В результате в конструкции появляются внутренние напряжения, которые передаются облицовке и крепежу. Правильно спроектированная система сочетает неподвижные точки, воспринимающие нагрузку, и подвижные соединения, допускающие расчётное перемещение элементов.

Стальная подконструкция оправдана на объектах, где требуется высокая несущая способность, точная геометрия и устойчивость тяжёлой облицовки. Её надёжность обеспечивают расчёт нагрузок, совместимость профилей и крепежа, защита металла от коррозии и поэтапный контроль монтажа. Такой подход снижает риск деформаций и помогает сохранить фасад в рабочем состоянии без преждевременного ремонта.
