План эвакуации без ошибок: как схема помогает действовать при пожаре

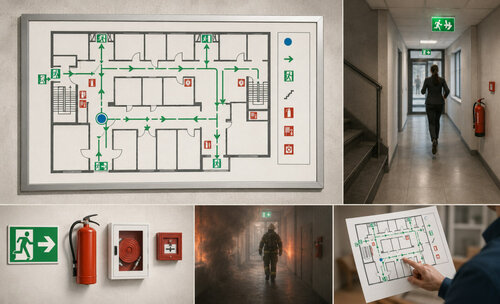

План эвакуации должен показывать человеку не абстрактную планировку этажа, а конкретный безопасный маршрут от текущей точки до доступного выхода. В условиях задымления, отключения света и ограниченного времени пользователь ориентируется по нескольким элементам: отметке своего местоположения, стрелкам движения, лестницам, дверным проёмам и символам противопожарного оборудования. Если хотя бы один из этих элементов указан неверно, схема может направить человека в закрытую или опасную зону.

Рабочий план создаётся по фактическому состоянию помещений. Чертёж из старой проектной документации нельзя использовать без проверки, поскольку после ремонта могли измениться перегородки, ширина проходов, расположение дверей или назначение отдельных комнат. Даже установленный турникет, шкаф в коридоре или постоянно запертая дверь влияют на возможность движения и должны учитываться при выборе маршрута.

Какие данные должны совпадать с реальным объектом

На графической части отображают стены, коридоры, холлы, лестницы, лестничные клетки, переходы и дверные проёмы. Направление открывания дверей также имеет практическое значение: полотно может сужать проход, перекрывать обзор или менять траекторию потока людей. Если дверь на схеме открывается в одну сторону, а в здании — в другую, план уже не полностью соответствует реальной конфигурации.

Маршруты наносят после проверки основных и запасных направлений. Линии должны вести к доступным выходам и не проходить через помещения, которые закрываются на ключ, используются как склады или отделены системой контроля доступа. Схему сопоставляют со световыми указателями и знаками безопасности: противоречие между стрелкой на стене и линией на плане заставляет человека терять время на выбор направления.

В состав понятного плана входят:

• отметка «Вы находитесь здесь»;

• основной и резервный маршруты движения;

• лестницы и лестничные клетки;

• двери и фактическое направление их открывания;

• огнетушители и пожарные краны;

• ручные пожарные извещатели;

• кнопки запуска противопожарных систем;

• доступные выходы с этажа и из здания.

Отметка текущего положения всегда привязана к точке монтажа. Нельзя изготовить один экземпляр и разместить его в разных концах этажа без изменения макета. После переноса таблички меняются ближайший маршрут, ориентация изображения и расположение объектов относительно наблюдателя. Правильная схема разворачивается так, чтобы пространство справа и слева воспринималось так же, как в реальном коридоре.

Как выявляют недостоверный маршрут

Проверка начинается с прохода по предполагаемому пути. Специалист оценивает, свободны ли коридоры, открываются ли двери, не перекрыты ли лестницы и совпадают ли установленные указатели с графикой. Отдельно проверяется эвакуационный выход здания: он должен существовать в указанной точке, быть доступным и соединяться с маршрутом без скрытых препятствий.

После обследования выполняется допечатный контроль. На этом этапе сверяют условные обозначения, подписи помещений, положение оборудования, линии движения и ориентацию макета. Затем проверяют качество печати: мелкие символы должны сохранять чёткость, стрелки — хорошо различаться, а текст — читаться без приближения к поверхности. Смещение слоёв или слабый контраст способны сделать корректный чертёж бесполезным.

Для объектов, где возможна потеря рабочего освещения, применяют фотолюминесцентные материалы. Они накапливают световую энергию и сохраняют видимость графики в темноте без подключения к электросети. При этом изделие должно регулярно освещаться и оставаться открытым. Размещение за дверью, высокой мебелью или рекламной конструкцией снижает доступность схемы и мешает её использованию.

Когда старый план нужно заменить

Схему пересматривают после перепланировки, переноса дверей, изменения назначения помещений, установки турникетов, перемещения огнетушителей или изменения маршрутов движения. Обновление требуется и при переносе самой таблички, поскольку прежняя отметка местоположения перестаёт быть достоверной.

Качественный план эвакуации объединяет актуальный чертёж, проверенные пути, понятные символы и подходящий материал. Он не заменяет свободные проходы и исправные противопожарные системы, но помогает человеку быстро выбрать правильное направление. Практическую ценность имеет только та схема, которая точно отражает объект на момент размещения и регулярно проверяется после любых изменений планировки.
