Как встроить новый каркас в старое здание и не превратить реконструкцию в дорогое усиление
Реконструкция промышленного объекта начинается с проверки существующей несущей системы, а не с прорисовки нового этажа, мезонина или пристройки. Фундамент, колонны, балки и перекрытия уже воспринимают собственный вес здания, оборудование, инженерные сети и эксплуатационные нагрузки. Любая новая конструкция меняет эту схему: добавляет вертикальные усилия, создает новые точки опирания и может увеличить нагрузку на отдельные участки основания.
Поэтому одинаковая задача — например, устройство дополнительной площадки внутри цеха — в двух похожих зданиях решается по-разному. В одном объекте колонны имеют достаточный запас несущей способности, и каркас можно связать с существующей системой. В другом перекрытия ослаблены, фундаменты загружены почти полностью, а передача дополнительных усилий потребует сложного усиления. В такой ситуации рациональнее создать независимый металлический каркас или изменить сетку опор.
Как фактическое состояние здания влияет на проект
Проектная документация показывает, каким сооружение было на момент строительства. Обследование показывает, каким оно стало к моменту реконструкции. Между этими состояниями могут быть десятилетия эксплуатации, изменение назначения помещений, установка тяжелого оборудования, устройство новых проемов и замена отдельных элементов. Если опираться только на архивные чертежи, расчетная модель может не соответствовать реальному объекту.
Специалисты начинают с обмеров и осмотра конструкций. Проверяются сечения колонн и балок, геометрия пролетов, положение связей, состояние сварных и болтовых соединений. На металлических элементах фиксируются коррозия, местные деформации и потеря устойчивости. В железобетонных конструкциях оцениваются трещины, сколы, состояние защитного слоя и прогибы. Отдельно изучаются места опирания, поскольку именно в узлах часто концентрируются усилия.
После обследования формируется расчетная модель. В нее включают собственную массу существующих и новых конструкций, полезную нагрузку на перекрытия, вес оборудования, людей, складируемых материалов и инженерных систем. Для наружных частей учитываются снеговое и ветровое воздействия. Для производственных помещений — вибрация, динамика от механизмов, движение погрузчиков и работа кранового оборудования.
При проверке нового мезонина недостаточно определить прочность его балок. Необходимо проследить весь путь нагрузки: от настила к второстепенным балкам, от них к главным ригелям, далее к колоннам, фундаментам и грунтовому основанию. Если слабым звеном оказывается фундамент, увеличение сечения верхних элементов проблему не решает.
Подготовка проекта включает несколько обязательных операций:
проверку соответствия чертежей фактической планировке и геометрии здания;
определение реального состояния несущих элементов и соединений;
сбор данных о существующем оборудовании и эксплуатационных нагрузках;
расчет новой конструктивной схемы совместно со старым каркасом;
оценку необходимости локального усиления;
сравнение вариантов по массе, сложности изготовления и условиям монтажа;
разработку очередности работ без нарушения устойчивости здания.
Результатом становится не просто комплект чертежей новой части, а технически обоснованная схема взаимодействия старых и новых конструкций. Она показывает, какие элементы воспринимают нагрузку, где требуются отдельные опоры и какие узлы необходимо усилить до начала монтажа.
Почему небольшая масса металлоконструкций дает экономический эффект
Стальной каркас позволяет обеспечить требуемую несущую способность при меньшей собственной массе, чем массивные конструктивные системы. Для реконструкции это прямое преимущество: чем легче надстройка или внутренняя площадка, тем меньше дополнительные усилия в существующих колоннах и фундаментах. Снижение массы способно исключить усиление отдельных участков либо сократить его до локальных операций.
Эффект особенно заметен при надстройке этажей. Новый уровень передает нагрузку через всю высоту здания, поэтому проверке подлежат не только верхние балки, но и колонны нижних этажей, узлы их сопряжения и основание. Применение легкого стального каркаса, профилированного настила и современных ограждающих систем уменьшает суммарную массу надстройки и оставляет больше возможностей для планировки.
Легкие стальные тонкостенные конструкции подходят для задач, где критично ограничить нагрузку на существующий объект. Холодногнутые оцинкованные профили имеют малую массу, удобны для заводского изготовления и сборки. При этом ЛСТК требуют полноценного расчета: проверяется местная и общая устойчивость профилей, работа раскреплений, прочность соединений, влияние проемов и передача усилий через узлы.
Малый вес нельзя считать единственным критерием. Конструкция должна отвечать требованиям по жесткости, огнестойкости, коррозионной защите и эксплуатационной надежности. Например, балка может выдерживать расчетную нагрузку по прочности, но иметь чрезмерный прогиб, который вызовет вибрацию пола или повреждение перегородок. Поэтому подбор сечений выполняют по нескольким предельным состояниям, а не только по максимальному напряжению.
Какие схемы применяют при модернизации объектов
Мезонин используется, когда внутри цеха или склада есть свободная высота, но не хватает площади. Металлические колонны и балки формируют дополнительный уровень для хранения материалов, размещения рабочих мест, инженерных систем или легкого оборудования. Назначение площадки задается до расчета: складские стеллажи создают более высокие локальные нагрузки, чем офисная зона, а технологическое оборудование может передавать вибрацию.
Надстройка позволяет увеличить площадь без расширения пятна застройки. Ее сложность заключается в передаче новых нагрузок через существующие конструкции. Если нижний каркас имеет ограниченный запас, проектировщик уменьшает массу стен и кровли, корректирует шаг стоек или предусматривает усиление конкретных элементов. Полная замена концепции часто оказывается выгоднее, чем укрепление каждой колонны и фундамента.
Пристройку можно связать со старым корпусом либо выполнить как самостоятельную систему. Независимый каркас получает собственные фундаменты и отделяется деформационным швом. Такое решение снижает взаимное влияние двух частей здания и позволяет учитывать разную осадку. В месте примыкания отдельно прорабатывают герметизацию, водоотвод, соединение фасадов и перепады отметок кровли.
Еще один вариант — конструктивная схема «здание в здании». Внутри существующего сооружения создается новый металлический каркас, который работает независимо от старых стен и перекрытий. Наружная оболочка сохраняется, а внутреннее пространство адаптируется под новое производство. Такая схема полезна, когда несущая способность старых элементов ограничена, но габариты корпуса и состояние ограждений позволяют продолжить эксплуатацию.
Планировка должна разрабатываться одновременно с несущей системой. Расположение лестниц, ворот, технологических линий и проходов определяет места установки колонн. Проем в перекрытии меняет работу балок, а тяжелое оборудование требует усиленной опорной зоны. Поэтому https://www.marketprofil.ru/catalog/arkhitekturnye-resheniya-razdel-ar/">архитектурное решение здания необходимо согласовывать с расчетом каркаса до изготовления элементов. Это позволяет избежать ситуации, когда удобная схема помещений требует чрезмерно тяжелых балок или передачи усилий на слабый участок здания.

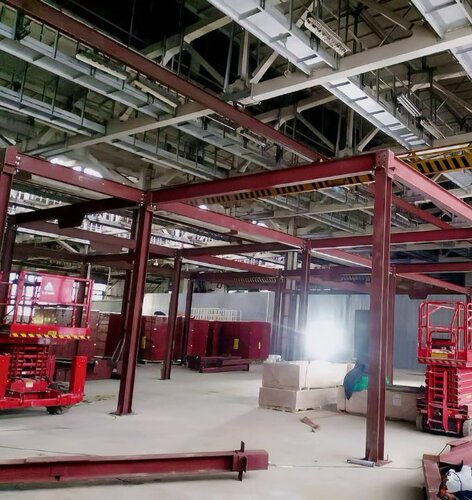

Компания «Маркет Профиль» применяла подобные решения при модернизации производственных объектов. В цехе АО «МОСГАЗ» был устроен мезонин, который дал дополнительную полезную площадь внутри существующего корпуса. В другом проекте внутри сооружения возвели самостоятельный металлический каркас для размещения нового производства. Эти примеры показывают две разные модели: интеграцию дополнительного уровня в имеющийся объем и создание независимой несущей системы.
Что должно быть решено до изготовления конструкций
Рабочая документация обязана учитывать не только расчет, но и реальные условия монтажа. Длинная балка может не пройти через ворота, крупный элемент — не поместиться между существующими фермами, а подъемный механизм — превысить допустимую нагрузку на пол. Такие ограничения выявляют до запуска производства, после чего элементы делят на монтажные части и проектируют надежные соединения.
Болтовая сборка сокращает объем сварочных работ внутри действующего здания и упрощает контроль узлов. Сварные соединения применяются там, где они предусмотрены расчетом и доступны для качественного выполнения. При выборе способа соединения учитывают возможность установки крепежа, доступ инструмента, положение элемента и необходимость последующего контроля.
Отдельно разрабатывается последовательность монтажа. Каркас становится устойчивым только после установки связей и закрепления расчетных узлов. До этого колонны и балки нуждаются во временном раскреплении. Проект производства работ определяет порядок сборки, места установки техники, временные опоры, допустимые зоны складирования и меры защиты действующего оборудования.
Производственные мощности ООО «МАРКЕТ ПРОФИЛЬ» позволяют выпускать более 300 тонн металлоконструкций и легких стальных конструкций в месяц. Компания также изготавливает профнастил, металлочерепицу, сэндвич-панели, водосточные системы и сложные доборные элементы, выполняет порошковую окраску металла. Совместная проработка каркаса и ограждающих материалов снижает риск несовпадения размеров, отверстий и узлов примыкания на площадке.
Инженерная схема, которая сохраняет ресурс здания
Рациональная реконструкция не предполагает обязательного усиления всех существующих конструкций. Если расчет выявляет дефицит несущей способности, сначала сравниваются альтернативы. Дополнительная колонна сокращает пролет балки. Перенос оборудования уменьшает локальную нагрузку. Легкая кровля снижает усилия в нижних стойках. Независимый фундамент исключает опирание на перегруженное перекрытие.
Стоимость решения складывается не только из цены металла. Учитываются демонтаж, остановка производственных участков, перенос коммуникаций, временные ограждения, работа подъемной техники и восстановление отделки. В результате схема с большим количеством заводских элементов и простыми болтовыми узлами может оказаться выгоднее варианта с меньшей металлоемкостью, но сложным усилением внутри действующего цеха.
Последовательность «обследование — расчет — выбор схемы — проектирование узлов — производство — монтаж» позволяет контролировать технические и финансовые риски. Металлоконструкции и ЛСТК дают необходимую вариативность: каркас можно адаптировать к существующим пролетам, ограничить его массу и передать нагрузку в заранее выбранные точки. Благодаря этому реконструкция создает новые площади и функции без необоснованной перегрузки старого здания.
